焊接質量檢測是確保結構安全性和可靠性的關鍵步驟。目前比較常見的有視覺檢測、超聲波檢測、射線檢測、磁粉檢測這四種常用的手段。
1. 目視檢測

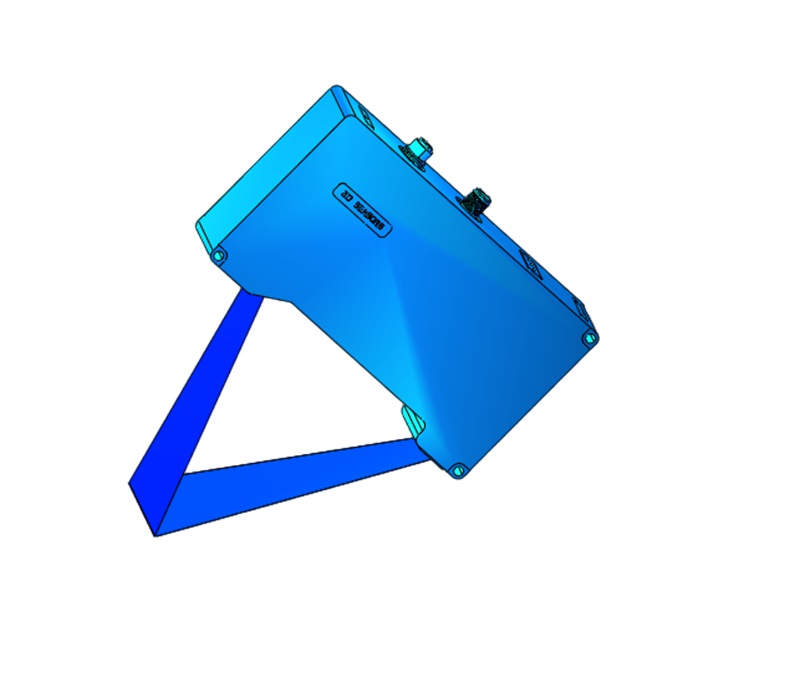

簡單的可以通過目視進行檢測，也可以使用鐳爍光電的激光焊縫缺陷檢測系統來進行檢測。
優點：
操作簡單，檢測快速：鐳爍光電的激光焊縫缺陷檢測系統檢測速度可達12m/分，檢測精度可達0.01m，檢測準確率高。
即時反饋：可快速發現表面缺陷，適用于現場快速檢查。
適用范圍廣：幾乎所有焊接工藝和材料均可進行檢查。
應用場景：
焊縫表面檢查：檢測裂紋、咬邊、氣孔、焊瘤等表面缺陷。
焊前準備檢查：驗證坡口角度、清潔度及組對間隙是否符合要求。
焊后驗收：作為其他檢測方法的補充，用于初步篩選。
2. 超聲波檢測
優點：
高靈敏度與精度：可檢測毫米級內部缺陷，并能定位缺陷深度和尺寸。
無輻射風險：適用于現場及人體安全敏感區域。
適用厚壁材料：對厚板焊縫檢測效果顯著。
應用場景：
內部缺陷檢測：如未熔合、裂紋、夾渣等，尤其用于鋼結構和承壓設備。
自動化檢測：搭配掃描系統用于管道、儲罐的批量檢測。
復合材料檢測：檢測層壓結構或異種金屬焊接的粘接質量。
3. 射線檢測
優點：
直觀成像：通過X射線或γ射線生成缺陷的二維圖像，便于分析缺陷形狀和分布。
永久記錄：底片或數字圖像可存檔，用于質量追溯。
體積型缺陷敏感：對氣孔、夾渣等三維缺陷檢出率高。
應用場景：
關鍵結構檢測：如航空航天部件、核電站管道、橋梁焊縫。
薄壁或復雜結構：適用于小徑管、鑄件及幾何形狀復雜的焊縫。
工藝驗證：評估焊接參數是否合理，如多道焊的層間質量。
4. 磁粉檢測
優點：
表面及近表面缺陷敏感：可檢測微小裂紋（如疲勞裂紋、應力腐蝕裂紋）。
快速高效：適合大面積篩查，操作簡便且成本較低。
實時顯示缺陷：通過磁粉聚集直接顯示缺陷位置。
應用場景：
鐵磁性材料檢測：如碳鋼、低合金鋼焊縫的表面及近表面缺陷。
機械部件檢測：軸類、齒輪等焊接修復后的裂紋檢查。
定期維護檢查：橋梁、軌道、儲罐等設施的周期性安全評估。
